Dynamometr silnika elektrycznego

Przegląd produktu



Dynamometr elektryczny prądu przemiennego wykorzystuje cztero-asynchroniczny silnik prądu przemiennego jako jednostkę napędową załadowczą/powrotną-, umożliwiając dwukierunkową pracę zarówno w przypadku przenoszenia obciążenia, jak i jazdy. Posiada wysoce-precyzyjną kontrolę-w pętli zamkniętej, zapewniającą stałą prędkość i stały moment obrotowy. System integruje stół mechaniczny, przetwornicę częstotliwości,-moduł precyzyjnego pozyskiwania mocy, czujnik momentu-prędkości oraz przemysłowe oprogramowanie do pomiarów i sterowania, co pozwala na wykonanie pełnego zestawu testów wydajności silnika. Energię elektryczną wygenerowaną podczas testów można wprowadzić z powrotem do sieci, zapewniając efektywność energetyczną i ochronę środowiska. Cała maszyna została zaprojektowana i wyprodukowana zgodnie ze standardami testowania silników i umożliwia-niestandardowe dostosowywanie silników synchronicznych z magnesami trwałymi (PMSM), silników prądu przemiennego, silników napędowych pojazdów nowej energii (NEV) i sterowników silników.



Obowiązujące branże:Silniki NEV, silniki motocyklowe, serwomotory przemysłowe, uniwersyteckie laboratoria badawcze i kontrola jakości dla producentów komponentów silnikowych.

Podstawowe cechy produktu



Operacja w czterech-kwadrantach:Możliwość zarówno jazdy (w tył-), jak i przejmowania obciążenia w kierunku do przodu i do tyłu; wytwarza znamionowy moment obrotowy przy niskich prędkościach; charakteryzuje się szerokim zakresem pracy przy stałym momencie obrotowym i stałej mocy oraz szybką reakcją dynamiczną.

Pomiar o wysokiej-precyzyjności:Wyposażony w czujnik momentu- typu wał oraz analizator mocy do synchronicznego zbierania momentu obrotowego, prędkości, napięcia, prądu i mocy, automatycznego obliczania sprawności silnika i generowania diagramów MAP wydajności.

Zintegrowana podstawa-tłumiąca wibracje:Całkowita podstawa odlana lub spawana, sprawdzona obliczeniami symulacyjnymi i wyważeniem dynamicznym; charakteryzuje się doskonałym tłumieniem drgań. Części obrotowe są wyposażone w osłony zabezpieczające zapewniające stabilną i niezawodną pracę.

Podwójne tryby pracy:Obsługuje zarówno ręczne, jak i automatyczne sterowanie programowane. Tryb ręczny umożliwia modyfikację-parametrów operacyjnych w czasie rzeczywistym; tryb automatyczny obsługuje wielo-etapowe programowanie testów wytrzymałościowych i cyklicznych, z automatycznym przechowywaniem danych i generowaniem raportów.

Kompleksowa ochrona systemu:Obejmuje ochronę przed nadmiernym-prądem,{1}}nadmiernym-napięciem, nadmierną-prędkością, nadmiernym-momentem obrotowym, wyciekiem i wyłączeniem z powodu awarii; posiada monity o alarmach usterek i wyświetlanie informacji diagnostycznych w interfejsie oprogramowania.

Modułowe i konfigurowalne:Moc, zakres momentu obrotowego, maksymalna prędkość, specyfikacje zasilania prądem stałym, protokoły komunikacyjne i funkcje oprogramowania można dostosować; obsługuje integrację z komputerami górnymi klientów i kontrolerami MCU.

Regeneracja energii sieciowej:Energia wytworzona w stanie hamowania/obciążenia hamowni jest zwracana do sieci, co zmniejsza całkowite zużycie energii przez system.

1. Test momentu obrotowego-Test krzywej charakterystyki prędkości.

2. Moment-Test liniowości prądu.

3. Wykres MAP sprawności silnika i test sprawności sterownika.

4. Test wydajności-w punkcie stałym i test wydajności przy obciążeniu.

5. Test cyklu wytrzymałościowego i test trwałości zmęczeniowej.

6. Testy weryfikujące przeciążenie i-przekroczenie prędkości.

7. Rozszerzalny test wzrostu temperatury i test-zablokowanego wirnika (opcjonalnie).

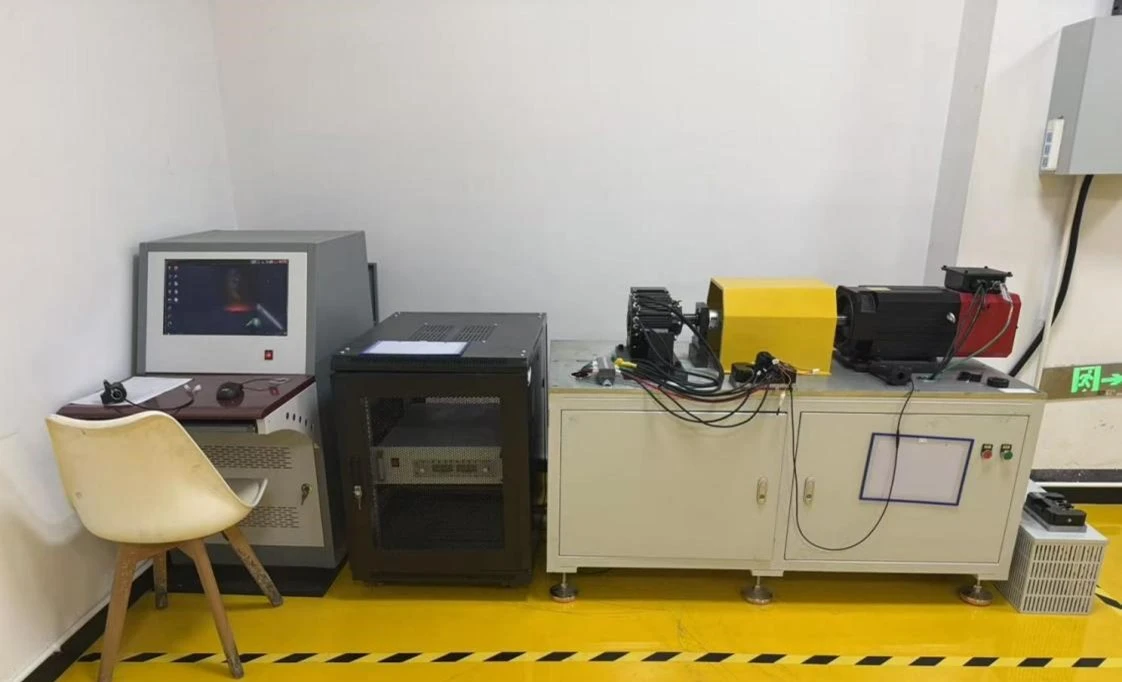

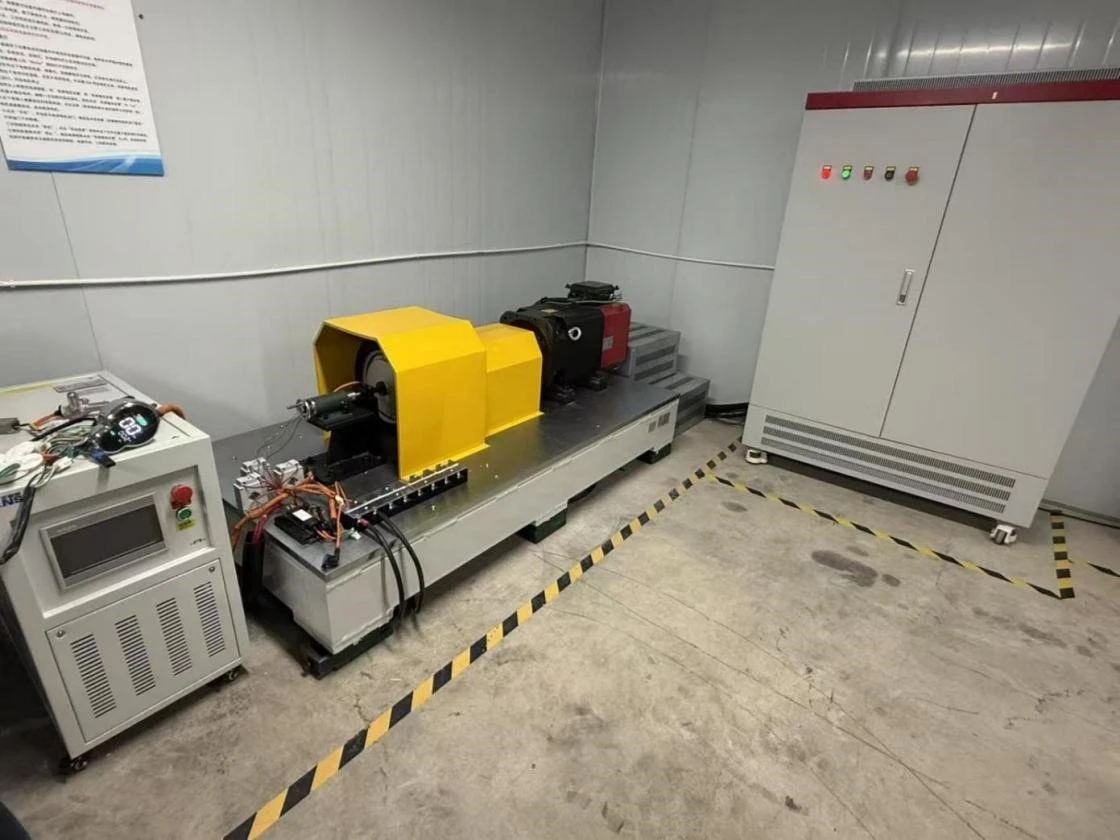

1. Jednostka główna hamowni: czterokwadrantowy silnik asynchroniczny prądu przemiennego, enkoder, sprzęgło i osłona zabezpieczająca.
2. Zintegrowana podstawa mechaniczna: stół do tłumienia drgań-o dużej sztywności- z regulowaną podstawą montażową dla testowanego silnika.
3. Czujnik momentu-prędkości: czujnik momentu-typu wału z wyjściem analogowym lub magistralą.
4. Szafka sterownicza przetwornicy częstotliwości: cztero-inwerter ćwiartkowy i komponenty elektryczne niskiego-napięcia do sterowania silnikiem i odzyskiwania energii.
5. Zasilacz regulowany DC (opcjonalny): Zapewnia stałe napięcie i stały prąd dla testowanego sterownika silnika.
6. Analizator mocy: Synchroniczne pozyskiwanie sygnałów napięcia, prądu, mocy, momentu obrotowego i prędkości.
7. Komputer i monitor przemysłowy: Host przemysłowy odpowiedzialny za kontrolę systemu i przechowywanie danych.
8. Oprogramowanie do pomiarów i kontroli: opracowane w oparciu o LabVIEW, obsługujące testy ręczne, automatyczne,-punktu stałego i testy wytrzymałościowe; funkcje kreślenia krzywych, przechowywania danych i eksportu raportów.
9. Kable i akcesoria: Zawiera wszystkie niezbędne kable i elementy zabezpieczające.

1. Test ręczny: ręcznie ustawiona prędkość i moment obrotowy; pomiar-w czasie rzeczywistym napięcia, prądu, mocy, momentu obrotowego, prędkości i wydajności; ręczne rejestrowanie danych i kreślenie krzywych-w czasie rzeczywistym.
2. Automatyczny test programowany: edycja wielo-etapowych przebiegów testów (prędkość-moment obrotowy-czas); system działa automatycznie i zbiera dane we wszystkich warunkach pracy.
3. Test-punktu stałego: ustaw docelowe warunki pracy; system automatycznie rejestruje dane po ustabilizowaniu się stanu.
4. Test wytrzymałości: Ustaw cykle cykli i progi alarmowe parametrów; automatycznie rejestruje informacje o alarmach w przypadku przekroczenia limitów.
5. Zarządzanie danymi: Zapytanie o dane historyczne, odtwarzanie krzywej, obsługuje eksport raportów i generowanie diagramów MAP wydajności.
6. Monitorowanie alarmów: monitorowanie-stanu systemu w czasie rzeczywistym z-wyskakującymi alarmami o błędach i rejestracją dziennika błędów.

Zakres dostawy:Kompletny sprzęt stanowiska testowego, oprogramowanie pomiarowe i sterujące, rysunki elektryczne, instrukcja obsługi i raport z inspekcji fabrycznej.

Służba terenowa:Kontrola przed odbiorem w fabryce; zapewnia szkolenia w zakresie obsługi, konserwacji i kalibracji.

Gwarancja:1-rok gwarancji na całą maszynę (z wyłączeniem uszkodzeń nietypowych) z długoterminową pomocą techniczną.

• Dostosowanie mocy hamowni, zakresu momentu obrotowego i maksymalnej prędkości.
• Dostosowanie specyfikacji napięcia i prądu zasilania prądem stałym.
• Dodanie modułów integracji komór środowiskowych o wysokiej/niskiej temperaturze i pomiaru wzrostu temperatury.
• Dostosowanie protokołu komunikacyjnego (do łączenia się z komputerami nadrzędnymi klienta lub kontrolerami MCU).
• Niestandardowy rozwój interfejsu oprogramowania, formatów raportów i specjalnych procedur testowych.
• Niestandardowe mocowania i przyrządy w celu dostosowania do różnych specyfikacji testowanych silników.
