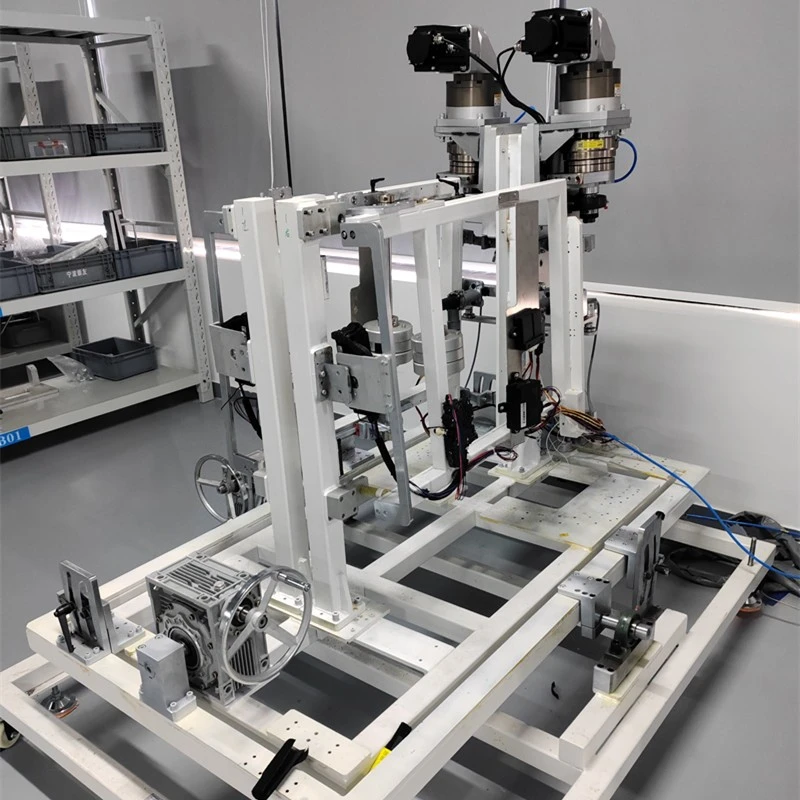

System testowania siłowników drzwi to wyspecjalizowane stanowisko do testowania wydajności komponentów zamków do drzwi samochodowych. To urządzenie jest przeznaczone do siłowników drzwi bocznych, mechanizmów zamków drzwi i zespołów zamków zasilanych elektrycznie. Obsługuje testy trwałości i weryfikację wydajności dla producentów OEM i dostawców Tier 1. System wykorzystuje-wytrzymałą ramę modułową z wieloma stacjami roboczymi. Zawiera serwonapęd w-pętli zamkniętej i wielowymiarowe-czujniki. Części te współpracują ze sobą, kopiując rzeczywiste cykle otwierania-zamykania i zamykania drzwi pojazdu. System dokładnie odwzorowuje rzeczywiste warunki pracy panujące w pojazdach.
Sześć niezależnych stacji roboczych
Ten produkt jest wyposażony w 6 niezależnych stacji testowych. Każda stacja może jednocześnie obsługiwać inny siłownik drzwi. Stacje działają niezależnie od siebie. Można uruchamiać, zatrzymywać lub zmieniać licznik cykli osobno dla każdej stacji. Ten projekt obsługuje testy porównawcze w małych-partiach i kontrole niezawodności na dużą-skalę. Konfiguracja z 6 stacjami znacznie poprawia wydajność testów. Użytkownicy mogą testować wiele próbek bez czekania na zakończenie jednego testu przed rozpoczęciem kolejnego.
Serwomechanizm kopiuje sekwencję pełnego otwarcia-zamknięcia-zamka. Można ustawić skok otwierania, kąt zamykania, prędkość ruchu, opóźnienie bufora i czas zatrzymania. Ustawienia te odpowiadają rzeczywistym warunkom użytkowania pojazdu. System symuluje-długoterminowe zmęczenie spowodowane wielokrotnym otwieraniem i zamykaniem. Ta cecha sprawia, że system testowania siłowników drzwi jest cenny dla rozwoju produktu i kontroli jakości.
Zbieranie danych obejmujących wiele-parametrów
System zbiera cztery kluczowe typy danych podczas każdego cyklu testowego. Są to: prąd roboczy, kąt obrotu, moment napędowy i obciążenie ciśnieniowe. Generuje pełne krzywe procesu dla prądu, kąta i ciśnienia w czasie rzeczywistym. Krzywe te pokazują dynamiczną wydajność testowanego produktu. Dane pomagają inżynierom zrozumieć, jak zachowuje się siłownik drzwiowy podczas pracy.
Automatyczne wykrywanie defektów
Użytkownicy mogą ustawić niestandardowe progi dla ograniczeń prądu, zakresów kątów, wartości momentu obrotowego i limitów czasu działania. Produkt automatycznie rejestruje wszelkie punkty danych wykraczające poza te limity. Identyfikuje problemy, takie jak zacięcia, mała siła, przeciążenie, niekompletne działanie i awaria w połowie-cyklu. Ta automatyczna kontrola oszczędza czas i ogranicza błędy ludzkie przy wykrywaniu defektów.
Długoterminowe liczenie cykli-
System obsługuje zliczanie cykli do miliona lub więcej. Śledzi w czasie rzeczywistym całkowitą liczbę ukończonych cykli i czas każdego otwarcia-zamknięcia. Wszystkie dane testowe, zapisy błędów i dane krzywych są automatycznie zapisywane w pamięci lokalnej. Użytkownicy mogą eksportować te dane do raportów i analiz. Ta funkcja zapewnia pełną identyfikowalność w celu testowania niezawodności.
Przepis-Zmiana produktu w oparciu o przepis
System testowania siłowników drzwi przechowuje wiele receptur testowych dla różnych modeli siłowników. Po zmianie urządzenia operatorzy jednym kliknięciem mogą załadować poprawną recepturę. Ta funkcja szybkiego przełączania umożliwia szybką zmianę produktu. System współpracuje z wieloma typami siłowników w celu przeprowadzenia testów porównawczych.
Komunikacja poprzez magistralę CAN
System ma wbudowane-interfejsy magistrali CAN i LIN. Może wysyłać i odbierać sygnały z testowanego siłownika. Ta konfiguracja naśladuje polecenia kontrolera pojazdu. System sprawdza odpowiedzi na sygnały i czas komunikacji pod kątem wymagań. Ta funkcja w pełni odtwarza logikę elektryczną spotykaną w prawdziwych pojazdach.
Kontrola dostępu użytkowników
Produkt obejmuje poziomy dostępu operatora i administratora. Prowadzi dzienniki testów, zapisy produktów i pliki zarządzania recepturami. Funkcje te wspierają zorganizowane zarządzanie laboratorium. Dzięki nim proces testowania jest w pełni identyfikowalny i możliwy do przeglądu.
Dane techniczne
|
Parametr |
Specyfikacja |
|
Stacje testowe |
6 niezależnych stanowisk pracy |
|
Obiekty testowe |
Siłowniki drzwi bocznych, mechanizmy zamków drzwi, zespoły zamków zasilanych elektrycznie |
|
System sterowania |
Serwonapęd z zamkniętą pętlą- |
|
Pojemność cyklu |
Do 1000,000+ cykli |
|
Komunikacja |
Magistrala CAN/LIN |
|
Przechowywanie receptur |
Wiele receptur produktów |
|
Funkcje bezpieczeństwa |
Zabezpieczenie przed przeciążeniem, zatrzymanie awaryjne, wyłączenie po przekroczeniu limitu czasu |
|
Aplikacja |
Badania niezawodności prac badawczo-rozwojowych, badania typu, kontrola przychodząca |
